Monitor

Fabricant:  THERMADOR

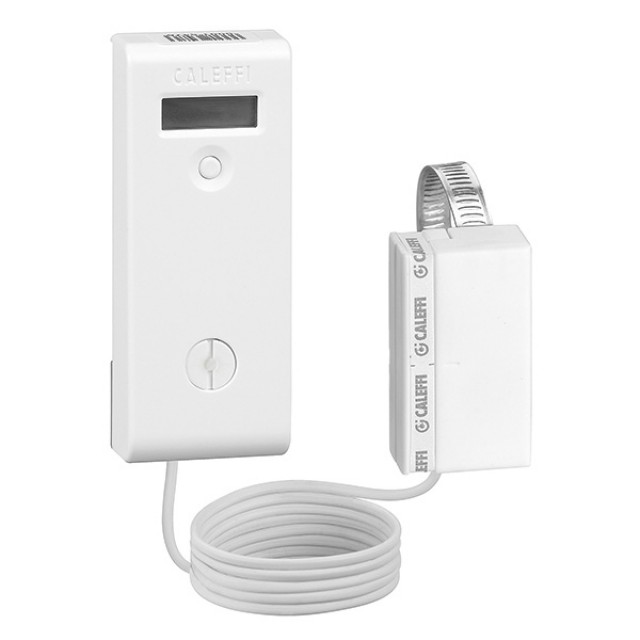

Le Monitor est un répartiteur de consommation thermique, permettant de relever la quantité de chaleur émise par le radiateur sur lequel il est installé.


Le Monitor, distribué par Thermador en France, fabriqué par la marque italienne Caleffi

Description

Le Monitor est un répartiteur de consommation thermique, permettant de relever la quantité de chaleur émise par le radiateur sur lequel il est installé.

Le Monitor, distribué par Thermador en France, fabriqué par la marque italienne Caleffi

Descriptif technique :

Le Monitor est doté de deux capteurs de température, permettant de calculer précisément la quantité de chaleur émise par le radiateur sur lequel il est installé.

Son mode de communication bidirectionnelle lui permet de communiquer avec son récepteur radio (clé USB) uniquement lorsqu’il est interrogé.

Le logiciel SW7200 et la clé radio à port USB, permettent la télé-relève sans entrer dans les logements.

Le traitement des données collectées par le logiciel établira le pourcentage de consommation de chaque logement.

Le Monitor s’adapte sur absolument tous types de radiateurs, plusieurs kits de fixations ont été étudiés pour cela.



Utilisation :

L’utilisation du répartiteur de frais de chauffage est préconisée dans des bâtiments collectifs équipés de chauffage central et alimentant les logements par des colonnes dites « montantes » ou « verticales », ou lorsque techniquement, il est impossible d’installer des compteurs thermiques.



Points forts et particularités :

. Appareil de dernière génération 2.0.

. Fabriqué en Italie.

. Garantie 10 ans.

. Eligible au crédit d’impôt – Conforme à la loi « pour la transition verte ».

. Facturation de la consommation réelle des utilisateurs.

. Simplicité d’utilisation du logiciel. Autonomie des copropriétés dans la gestion du plus gros poste de la dépense énergétique du bâtiment.

. Formation au logiciel et assistance au paramétrage des appareils dispensés par une personne dédiée de Thermador directement sur site avec l’utilisateur final.

Caractéristiques techniques

Pile lithium 3 V max 20 mA, durée de vie maximale de 10 ans

(Utilisation normale d’affichage et d’interrogation par transmission radio).

Poids net : 0.051 kg

Matériau

Boîtier : PC, ABS

Comptage

Fonctionnement à deux capteurs et commutation automatique sur un capteur en conditions critiques de mesure de la température ambiante.

DT de commutation : 4,5 K

Temp. (moyenne de plaque) de début de comptage à un capteur : 30°C

Cycle de comptage : 2 min

Températures de l’installation de chauffage

Tmax : 90°C

Tmin : 35°C

Puissance thermique du radiateur

Plage de puissance thermique réglable : 10÷20 000 W

Certifications

Directive 1999/5/CEE (R&TTE)

EN 834

Affichage

Lecture afficheur séquentiellement : essai afficheur, avertissements et anomalies, comptage actuel et comptage de l’exercice précédent, date historique exercice précédent, état de fonctionnement, numéro de série, date de début de l’exercice.

Transmission

Transmission sans fil, bidirectionnelle, activée UNIQUEMENT au cours de la phase de lecture pendant 0,1 s, 868,0÷868,5 MHz,

20 mW.



Autres propriétés / Caractéristiques

Autodiagnostic périodique du fonctionnement correct

Touche de sélection

Indice de protection : IP 31 (répartiteur monté)

Plomb et contact auxiliaire interne anti-effraction

Date de début de l’exercice programmable

Historique des consommations quotidiennes sur une durée de 18 mois

Écran à cristaux liquides à 6 chiffres.

Longueur du câble pour code 720025 : 1,5 m

Conditions ambiantes

Température de transport et de stockage : 0÷40°C

Température ambiante de service : 5÷60°C

Humidité relative maximale en absence de condensation : 65%

Installation

Installation avec kit de fixation anti-effraction, adapté au radiateur

Composants du kit de fixation

Plaque d’accouplement thermique : alliage d’aluminium

Vis et équerres à expansion : acier galvanisé

Prisonniers : cuivre

Ancrage de fixation : acier galvanisé

Plaque filetée : acier galvanisé/laiton



Caractéristiques :

Support d'application :

S’adapte sur n’importe quel type de radiateur

Accessoires :

Installé avec un kit de fixation anti-effraction et dispose d’une touche de sélection

Conseils d'utilisation :

Logements collectifs munis de chauffage central.

Garantie

10 ans

Informations complémentaires

Dimensions (l*h*p) : 39 * 98 * 2
Couleur blanc - Plastique / électronique
